孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
孔板流量計適用范圍
1. 公稱直徑： 15 mm ≤DN≤1200mm
2. 公稱壓力：PN≤10MPa
3. 工作溫度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5級，1級

特點

▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板計算采用國際標準與加工
▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型特點
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲智能孔板流量計其量程可自編程調整。
▲可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
智能型技術指標
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓

一.孔板流量計概述
節流裝置又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點.
孔板節流裝置是標準節流件可不需標定直接依照國家標準生產,1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2.國際標準ISO5167<國際標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06

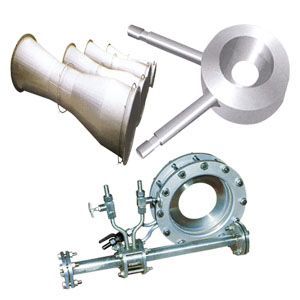

孔板流量計結構　
節流裝置組成
節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
取壓裝置：環室、取壓法蘭、夾持環、導壓管等
連接法蘭（國家標準、各種標準及其它設計部門的法蘭）　、緊固件。
測量管
節流裝置適用范圍及有關技術指標
節流件名稱 適用管道
（DN mm） 適用直徑比B（d/D） 應用特點 流出系數不確定度Ec% 設計標準




角接取壓標準孔板

環室式 50－500
50－500 0.2－0.75
0.2－0.75 適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 0.6－0.75% ISO5167
GB/T2624－93
夾緊環式 50－500 0.2－0.75 易于清除污物，可用于不太清潔流體流量的測量
斜鉆孔式 450－1000（3000） 0.2－0.75
法蘭取壓標準孔板 50－1000 0.2－0.75 易于清除污物，適用于各種介質

0.6－0.75% ISO5167
GB/T2624－93
徑距取壓標準孔板 50－1000 0.2－0.75
角接取壓標準噴嘴
（ISA1932噴嘴） 50－500 0.3－0.8 壓損小，壽命長，尤其適用于蒸汽流量測量 0.8－1.2% ISO5167
GB/T2624－93


長徑噴嘴 50－630 0.2－0.8 壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 2.0% ISO5167
GB/T2624－93


經典文丘利管 機械加工式 100－800 0.2－0.8 壓力損失小，所需直管段小于孔板、噴嘴 1.0% ISO5167
GB/T2624－93
粗焊鐵板式 200－1200（2000） 0.4－0.7 1.5%


文丘利噴嘴 65－500 0.316－0.77 同上 1.2－1.75% ISO5167
GB/T2624－93
1/4圓孔板 25－150 0.245－0.6 適用于低雷諾數 2.0－2.5% DIN BS
錐形入口孔板 25－250 0.1－0.316 同上 2.0% BS
圓缺孔板 50－1500 0.32－0.8 適用于贓污，有氣泡析出或含有固體微粒的流體測量。 1.5% DIN
偏心孔板 100－1000 0.46－0.84 1－2% ASME
小孔板 12.5－40 0.2－0.75 適用于小管道流量測量 0.75% ASME
透鏡式孔板 12.5－150 0.2－0.75 適用于高壓常溫小管道流量測量 0.6－0.75% ISO5167ASME
端頭孔板 大于等于15 0.2－0.62
1.5－2.0%

雙重孔板 25－400 0.2－0.8 適用于大流量測量


限流孔板
名稱 型號 取壓方式 公稱管徑 公稱壓力（MPa） 執行標準（結構）
標準孔板 LGB 角接（環室取壓） 50～400 小于10 GB2624　K07（蘭化）DG
LGB-Z 角接（鉆孔取壓） 400～2000 小于1.6
LGB 環室（八槽） 50～400 小于32 流量測量手冊
LGB 環室（無法蘭焊接式） 50～275 小于28.22 流量測量手冊DG0711～0718
LGB-F 法蘭取壓 50～800 小于2.5 GB2624　K06（蘭化）
LGB-F 法蘭取壓 50～400 4.0～40 GB2624　K06（蘭化）石化
LGB-J 徑距取壓 50～760 小于10 GB2624
標準噴咀 LGP 角接（環室取壓） 50～400 小于10 GB2624


流量測量手冊
LGP-Z 角接（鉆孔取壓） 400～500 小于1.6
LGP 環室（八槽） 50～300 小于32 流量測量手冊
LGP 環室（高壓透鏡墊式） 15～150 小于32
LGP 環室（無法蘭焊接式） 175～350 小于17.36 DG　0702～0710
長徑噴咀 LGC-J 徑距取壓 50～630 小于16 GB2624
1/4圓孔板 LGH 角接取壓 50～260 小于10 GB2624
流量測量手冊
LGH-F 法蘭取壓 50～200 小于6.4
文丘里噴咀 LGL 角接取壓 65～500 小于2.5
文丘里管 LGW 特殊取壓 50～1200 小于2.5
雙文丘里管 LGW-S 特殊取壓 小于1000 小于0.6
小管徑孔板 LGX 角接取壓 12～40 小于6.4 K07（蘭化）
LGX-F 法蘭取壓 12～40 小于6.4 企業標準
高壓透鏡墊 LGT 角接取壓 50～150 小于32 流量測量手冊
圓缺孔板 LGQ 角接（環室取壓） 100～400 小于1.6
LGQ-Z 角接（鉆孔取壓） 400～1000 小于1.6
LGQ-F 法蘭取壓 100～350 小于6.4
雙重孔板 LGS 角接取壓 100～400 小于6.4
偏心孔板 LGN 角接取壓 100～1000 小于6.4
限流孔板 LG-XL
10～300 小于6.4 企業標準
錐形入口孔板 LGR 角接取壓 25～1000 小于10 GB2624
機翼測風裝置 LJY 特殊取壓 少于1000 小于0.6 企業標準
