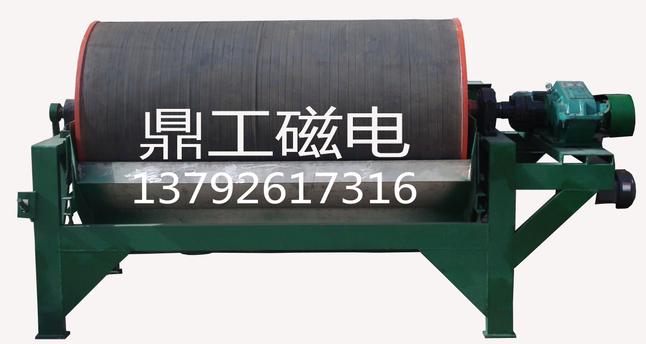

永磁筒式磁選機
CTS、CTN、CTB系列永磁筒式磁選機磁場分旋轉式、固定式兩種機構，固定式主要適用于弱磁場濕式選別細顆粒的強磁 性物質，或者除去非磁性礦物中的強磁性礦物，當漿流入磁場區時，其中強磁性礦物被吸附在圓筒表面，弱磁性和非磁性礦物被分選后排除，而吸附在圓筒表面的強磁性礦物隨圓筒的旋轉被帶出磁場區。旋轉式適用于細粒強（中強）磁性礦物的干選，由于高速旋轉的作用，使磁性顆粒的磁滾翻次數大大高于普通磁選機，這對于破環磁團聚，提高富礦比具有顯著的效果，礦物經分選后被分離成磁性物和非磁性物兩種，分別從各自的排礦口排出該機，適用于礦石粒度為0.6-6mm的粗選和精選�！� 同一圓筒可配三種槽體，即順流槽（CTS）選別粒度≤6mm，逆流糟（CTN）選別粒度≤0.6mm，
半逆流槽（CTB）選別粒度≤1mm。




主要技術參數：
型號 圓筒尺寸
（筒徑×筒長）
mm 磁表面磁感應強度mT 處理能力 電機
功率
kw 筒體
轉速
r/min 機器
總重
kg 說明
磁極幾
何中心值 掃選區
平均值 *高磁
感應強度 T/h M3/h
CTS(N、B)-46 400×600 — 130 160 1～3 5 1.1 45 600 　
CTS(N、B)-66 600×600 — 145 170 1～10 16 1.1 40 750 永磁
CTS(N、B)-69 600×900 — 145 170 8～5 24 1.1 40 830 　
CTS(N、B)-612 600×1200 — 145 170 10～20 32 2.2 40 990 　
CTS(N、B)-618 600×1800 — 145 170 15～30 48 2.2 40 1330 　
CTS(N、B)-712 750×1200 120 155 180 15～30 48 3 35 1500 　
CTS(N、B)-718 750×1800 120 155 180 20～45 72 3 35 2100 永磁
CTS(N、B)-918 900×1800 148 165 190 25～55 90 4 28 2900 　
CTS(N、B)-924 900×2400 148 165 190 35～70 110 4 28 3500 　
CTS(N、B)-1018 1050×1800 148 165 190 40～75 120 5.5 22 4000 　
CTS(N、B)-1021 1050×2100 148 165 190 45～88 140 5.5 22 4500 　
CTS(N、B)-1024 1050×2400 148 165 190 52～100 130 5.5 22 5000 左右式
CTS(N、B)-1030 1050×3000 160 240 280 65～125 200 7.5 22 6200 　
CTS(N、B)-1218 1200×1800 148 165 190 47～90 140 5.5 19 5800 　
CTS(N、B)-1224 1200×2400 148 165 190 82～120 192 7.5 19 6200 　
CTS(N、B)-1230 1200×3000 148 165 190 80～150 240 7.5 19 6200 　
CTS(N、B)-1530 1500×3000 180 240 300 90～170 270 11 14 8100 　
CTS(N、B)-1540 1500×4000 180 240 300 115～220 350 11 14 9300
