一、 產品介紹

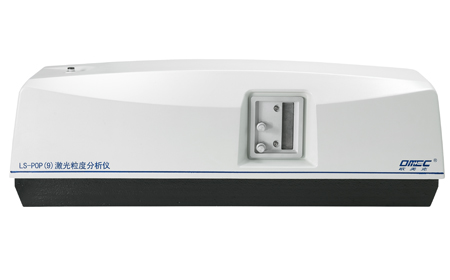

LS-POP(9)型激光粒度儀是歐美克儀器公司加入英國思百吉集團后，依靠思百吉強大的研發管理經驗，結合歐美克銷量*大的儀器LS-POP(6)的市場應用特點，繼承LS-POP(6)適應惡劣工作環境、性價比高等優點，借鑒國外粒度儀先進平臺而打造出的一款全新儀器。該儀器測試性能更強、性價比更高，將會給粉體行業帶來清新的感覺。
用途：
測量固體粉末或乳液中顆粒的粒度分布。
工作原理：
利用顆粒對光的散射現象，根據散射光能的分布推算被測顆粒的粒度分布。歐美克通過對光學、機械、電子、計算機等系統的整合和優化，使歐美克激光粒度儀具備重復性良好、動態測量范圍寬廣、操作簡單方便等優點。
輸出項目：
粒度分布表、粒度分布曲線、平均粒徑、中位徑、比表面積等
二、 技術參數
1. 測試原理：全量程米氏散射理論
2. 測試范圍：0.1～750μm
3. 進樣方式：濕法
4. 重復性誤差：<1%（標樣D50偏差）
5. 掃描頻率：1 kHz
6. 測試時間：1～2分鐘
7. 獨立探測單元數：49個
8. 光源種類：氦-氖激光，功率：2.0 mW，波長：0.6328 μm
9. 工作環境：5～35℃（溫度），＜85%（相對濕度）
10. 輸出數據：粒度分布表、粒度分布曲線、平均粒徑、中位徑、比表面積等
11. 外觀尺寸（L×W×H）：838×265×295mm（主機）

三、 性能特點
可靠的光學平臺
1．采用水平直線光路布置，無反射棱鏡，光路結構穩定可靠。
2．底座采用槽鋼制作，結構性好。器件安裝平面一次性加工，光路一致性好。
3．通過了GB/T4857.18運輸包裝件跌落性能試驗。
4．激光電源模塊采用灌膠方式封裝，器件抗潮能力及電氣穩定性更強。
5．模塊化結構設計，維護更加方便。
6．采用調試工裝一次性地調節定位輔助探測器和主探測器相互位置，定位更準。有利于獲得更加準確的大角度光能數據，從而提升儀器的小顆粒測試性能。
7．整體外罩設計，防塵防水效果明顯。
優化的光路結構
1．光路系統全封閉設計，有效防止灰塵污染及外界光污染。
2．光路采用透鏡后傅立葉變換結構，*大接收角不受傅立葉鏡頭口徑限制。
3．光源采用He-Ne氣體激光發射器，相比于其他的激光發射器具有單色性好、相干性高、發散角小、穩定性強等優點，同時采用一體化激光發射器專利設計（專利號：00228952.0），有效降低了激光管熱變形、外界機械振動對儀器穩定性的影響。
4．對于激光發射器，除進行輸出功率值的傳統檢測外，還增加輸出功率穩定性試驗，以保證儀器的測試性能。
5．采取濾波平滑處理技術，降低激光管功率波動對測量的影響。
6．采取恒流限流、激光管灌裝處理技術，將激光管的閃頻概率降至極低水平。
7．增加后向探測器，擴展測量下限到0.1微米。
8．空間濾波器裝配方式采用強力永磁體固定，針孔在受到外力干擾下，不容易產生偏移，大大提升了光路的穩定性。并且新設計的空間濾波器更有效地消除了激光的衍射環，儀器的光背景更低，光能數據更加準確，有利于提升大顆粒的測試能力。
9．探測器陣列采用獨有的大角散射光的球面接受技術（專利號：95223756.3），主探測器采用對稱大角扇形設計，接收面積大，分布更加合理科學，受光更充分，側向探測器為多片組合依據球面呈弧形分布，排列在透鏡焦面上，保證了大角散射光的*聚焦，保證了樣品散射光能的準確獲取。
先進的數據采集及處理技術
1．全新設計的數據采集板采用了著名芯片設計公司ARM公司的高性能32位CPU。該CPU具有高效的信號處理能力與低功耗等優點。
2．采用8通道同時采樣16位ADC(模擬/數字轉換器)，幀數據采樣率高達1kHz。
3．采用64通道同時采樣技術和超低泄露電流采樣保持開關，滿量程精度高達0.15%。
4．在板更新固件和配置數據，更方便的維護操作。
5．具備電背景補償功能，有利于獲得更加準確的光能數據。
進樣系統及其他
1.進樣系統采用離心泵結構，選用進口電機，轉速：450～3500轉/分鐘 (無級調速)。
2.采用精密電位器旋鈕調節電機轉速，實現電機無級調速。
3.速度控制電路自帶速度檢測模塊，*控制水泵轉速。
4.采用外置DC 24V電源模塊供電，提高系統安全系數。
備注：粉體顆粒的密度在很大程度上影響進樣系統循環分散效果，可根據客戶的不同需求提供合適的進樣器。
四、 產品專利
應用的專利和專有技術：

散射光的球面接收技術（DAS）
對透鏡后（又稱“逆向”或“會聚光”）傅立葉變換結構，本專利提出將大角探測器布置在適當的球面上，以實現大角散射光的*聚焦。傳統方式會造成聚焦不良，從而帶來測量誤差。

一體化激光發射裝置
本專利將激光發射器、擴束鏡、針孔濾波器同心地安裝在若干段套筒內，各套筒之間互為同心，并相互連續為一體，套筒兩端均為封閉結構，具有抗震能力強、使用維護和維修方便、激光輸出功率穩定等優點，同時有效地排除了外部環境對激光管造成的不良影響。
五、 軟件功能
1．軟件具有SOP標準操作流程功能，可以減少人為因素的影響，使分析測試流程標準化。
2．多種分布模型：Rosin-Ramler分布模式、增強模式、通用模式、單峰模式。
3．2種測試報告模式：普通測試報告、統計測試報告。
4．2種累計分布方向：從小到大、從大到小。
5．2種語言測試報告：中文、英文。
6．數據錄入功能。
7．測試報告可導出為word、excel格式或其他文本格式。
8．可同時打開多個測試報告，進行不同測試報告數據間的比對。
9．測試報告項目可根據行業要求即輸即改，比如特征粒徑、特定粒徑值等項目，并可設置為固定報告格式。
10．用戶可以自定義折射率參數，包括實部和虛部（對應樣品的吸收）。
11．電背景自動清除。
